不銹鋼截止閥的結構
日期： 21-08-19 閱讀次數：

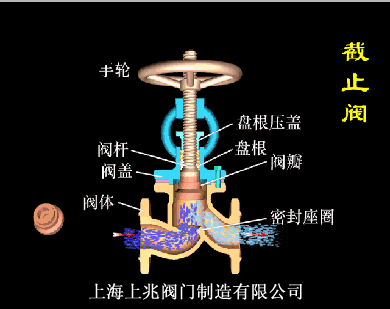

不銹鋼截止閥，截止閥啟閉部分為塞狀閥瓣，密封面為平面或圓錐形，閥瓣沿流體中心線作直線運動。 閥桿的運動形式，俗稱：暗桿，也有升降旋轉桿式，俗稱：開桿截止閥只適用于全開和全關，調節和節流是不允許。
不銹鋼截止閥是強制密封閥，所以在閥門關閉時，必須對閥瓣施加壓力，迫使密封面不泄漏。
當介質從閥瓣下方進入閥門時，操作力需要克服的阻力是閥桿與填料的摩擦力和介質壓力產生的推力。關閥的力大于開閥的力，所以閥桿
閥的直徑要大，否則閥桿會彎曲失效。
近年來，自密封閥出現以來，截止閥的介質流動已從閥瓣上方進入閥腔。不銹鋼閥門此時，在介質壓力的作用下，關閥的力小，而開閥的力大。
直徑可以相應減小。
我國閥門三化規定截止閥的流向?yàn)樽陨隙隆?nbsp;
閥門必須水平安裝，在介質的作用下，這種閥門也更緊。
不銹鋼截止閥開啟時，開啟高度為閥瓣為公稱通徑的25-30，流量已達到最大值，說明閥門已達到全開位置。
因此，截止閥的全開位置應由閥瓣的行程來決定。
